含鋰的原礦石一般有鋰輝石、鋰云母、鋰長石，錳，鎳，鈷 (稀缺資源)等。要加工碳酸鋰,先需要對鋰礦石進行破碎、磨粉、煅燒等工序。在這個加工的過程中使用到的設(shè)備主要包括振動給料機、鄂式破碎機、圓錐破碎機、振動篩、回轉(zhuǎn)窯等。今天回轉(zhuǎn)窯廠家中焦礦機主要和大家分享碳酸鋰回轉(zhuǎn)窯應(yīng)該如何烘窯以及應(yīng)注意的溫度。

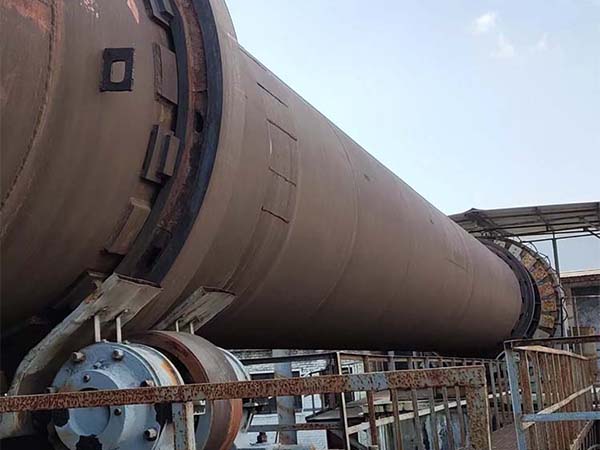

　　1、烘窯準備

　　(1)檢查耐火材料的砌筑和澆注是否符合規(guī)范要求;

　　(2)準備烘爐所用材料,如燃料、工具、水、壓縮空氣等;

　　(3)整套系統(tǒng)的其他準備工作,例如:消防系統(tǒng)、電氣系統(tǒng)、環(huán)境條件等。

　　2、烘窯曲線

　　碳酸鋰回轉(zhuǎn)窯砌體的主要材料是高鋁磚、莫來石磚、高鋁澆注料等。根據(jù)回轉(zhuǎn)窯砌體的特點,烘爐升溫過程主要包括3個關(guān)鍵溫度點:

　　一個溫度點是150℃。此溫度點主要是完成砌體中游離水的蒸發(fā)。因為水在100℃時變?yōu)樗魵?但蒸發(fā)不快,故大于100℃時才能有效干燥。根據(jù)經(jīng)驗選150℃為宜,此階段脫水量不大,不能太快。如果水分排出太快,內(nèi)部殘存水分擴散速度趕不上表面蒸發(fā)速度,內(nèi)部水會受熱變成蒸汽產(chǎn)生膨脹致使泥漿收縮發(fā)生龜裂,降低粘接強度,削弱砌體強度,澆注料更是如此。因此,由常溫至150℃的過程中,升溫不能太快,控制在10℃·h-1為宜,當達到150℃時,還保溫一段時間,保證砌體充分干燥。

　　二個溫度點是300℃。在此溫度點,主要是消除砌體中水分蒸發(fā)引起的膨脹及熱應(yīng)力。考慮到高鋁磚的線膨脹系數(shù)較大,由150～300℃的過程中,升溫也不宜太快。高鋁磚一般按30～50℃·h-1升溫,可使耐火磚的膨脹均勻而且穩(wěn)定。

　　第三個溫度點是600℃。此溫度點主要是完成砌體中結(jié)晶水的蒸發(fā)。烘爐過程中,回轉(zhuǎn)窯爐內(nèi)在此溫度點持續(xù)至少48 h,以使砌體中盡可能多的結(jié)晶水析出,使砌體干燥。

　　在降溫初期,應(yīng)避免大量冷空氣進入爐膛,導致降溫速度過快,影響砌體的強度。當爐內(nèi)溫度降低到150℃以下時,可讓砌體自然冷卻,烘爐完成。

　　3、碳酸鋰回轉(zhuǎn)窯烘窯后的檢查

　　碳酸鋰回轉(zhuǎn)窯烘窯后的檢查主要為耐火材料砌體的檢查。觀察耐火材料烘干情況,檢查耐火磚的磚縫,如果出現(xiàn)松動,可用鎖縫鋼板緊固;檢查耐火材料是否出現(xiàn)裂縫,如果出現(xiàn)裂縫大于3 mm,應(yīng)用耐火澆注料填縫。
